Actividad 3



Actividad 3  Internet Protocol (IP)	Peso: 4 sobre 4
	Tiempo estimado de realización : 120 min

Esta actividad debe resolverse y colgarse íntegra en el blog

1. (2 puntos) RFC 791

1. (0,5 puntos) Colgar en el blog un enlace la RFC 791 especificando una descripción.

El único enlace que he encontrado es el siguiente:

https://www.rfc-es.org/rfc/rfc0791-es.txt

1. (0,5 puntos) En qué apartado de la RFC están especificados los campos de la cabecera o “header” en inglés.

La cabecera la podemos ver en el apartado 3.1pg(11) y es la siguiente:

1. (0,5 puntos) Haz una captura de pantalla de la cabecera señalando con una flecha los campos de dirección de origen y de destino del paquete IP

1. (0,5 puntos) ¿qué significa y para qué sirve el campo  TTL?

TTL es el tiempo de vida y nos indica el tiempo máximo que el datagrama tiene permitido permanecer en el sistema de internet

1. (2 puntos) Comando IPCONFIG

Rellena el siguiente cuadro tras consultar la información necesaria utilizando el comando ipconfig en el CMD. Haz una captura de pantalla señalando dónde están los datos.

(0,5 puntos)

Dirección IP (privada) de tu equipo	192.168.1.40
Máscara de subred	255.255.255.0
Dirección IP de la puerta de enlace	192.168.1.1

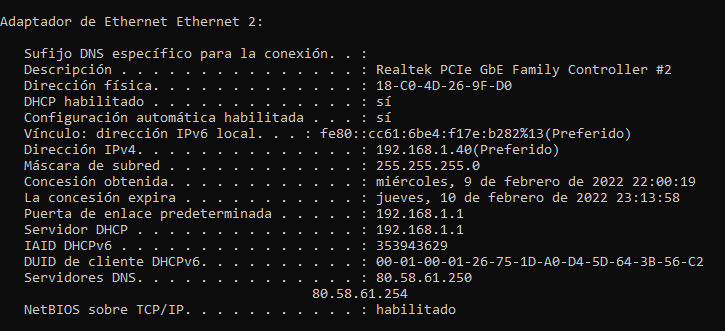

Ahora, para la siguiente tabla, necesitaremos más información para lo cual añadiremos la opción /all tras el comando ipconfig, es decir, introducimos “ipconfig /all” en la consola.

De nuevo haz una captura de pantalla señalando los campos que se piden en la tabla

(0,5 puntos)

Dirección IP del servidor DNS 1	80.58.61.250
Dirección IP del servidor DNS 2	80.258.61.254
¿Tienes DHCP Habilitado?	si

Para esta tercera tabla necesitarás transformar todas las Direcciones IP de los apartados anteriores a código binario. En esta ocasión haz una foto de los cálculos (a mano) que habrás tenido que realizar y adjúntala en esta parte de la actividad cuando la subas al blog

(1 punto)

Dirección IP (privada) de tu equipo                  Decimal  __192.168.1.40_____   .   _______   .   _______   .   _______

Binario 11000000_ _ 10101000_ _00000001  _ _00101000 _ _    .   _ _ _ _  _ _ _ _    .   _ _ _ _  _ _ _ _    .   _ _ _ _  _ _ _ _

Máscara de subred                                           Decimal  _255.255.255.0______   .   _______   .   _______   .   _______

Binario _11111111 _ _11111111 _ 111111111 _0 _ _ _    .   _ _ _ _  _ _ _ _    .   _ _ _ _  _ _ _ _    .   _ _ _ _  _ _ _ _

Dirección IP de la puerta de enlace                  Decimal  ___192.168.1.1____   .   _______   .   _______   .   _______

Binario _11000000 _10101000 _00000001 _00000001  _ _ _ _    .   _ _ _ _  _ _ _ _    .   _ _ _ _  _ _ _ _    .   _ _ _ _  _ _ _ _

Dirección IP del servidor DNS 1                        Decimal  ___80.58.61.250____   .   _______   .   _______   .   _______

Binario 01010000_0011101 _00111101 _11111010 _  _ _ _ _    .   _ _ _ _  _ _ _ _    .   _ _ _ _  _ _ _ _    .   _ _ _ _  _ _ _ _

Una última cuestión

Conocida ya tu IP privada con tu máscara ¿cuántos hosts puede albergar tu red? Argumenta tu respuesta

Al ser una red de clase C tiene 24 bits para red y 8 par host por lo tanto 2^8=254 hosts posibles.

3. (1 punto) Identificación de clase de red y Máscara por defecto.

Rellena las siguientes tablas, y súbelas al blog junto con una foto de los cálculos a mano que has realizado

(0,5 puntos)

ip	clase	ip	clase	Ip	clase
10.250.1.1	Clase A	192.14.2.0	Clase C	117.89.56.45	Clase B
150.10.15.0	Clase B	148.17.9.1	Clase B	215.45.45.0	Clase C

(0,5 puntos)

ip	Máscara por defecto	ip	Máscara por defecto	Ip	Máscara por defecto
177.100.18.4	/16	191.249.234.191	/16	10.10.250.1	/8
119.18.45.0	/16	223.23.223.109	/24	126.123.23.1	/8

Me he basado esta foto:

4. (5 puntos) En una red privada de dirección 192.168.1.0 hay que hacer 3 subredes que se llamarán Vicky, Cristina y Barcelona.

1. (0,25 puntos) ¿Cuántos bits hay que añadir a la máscara de red? Justifica tu respuesta

2. (0,25 puntos) ¿Cuál es el número máximo de equipos en cada subred? Justifica tu respuesta

3. (0,25 puntos) ¿Cuál es tu nueva máscara de red?

4. (0,25 puntos) Escribe la dirección de red y de broadcasting de cada una de las 3 subredes.

5. (2 puntos) Dibuja el esquema de Red diferenciando las 3 Redes y coloca 4 equipos en cada red. (Cada equipo debe llevar su IP + Máscara asociada). Puedes hacerlo:

•  A mano y subir una foto

• Utilizar alguna web de diagramas como Creately.

• (PRO) Con programas tipo Packet Tracer

6. (2 punto) Específica para los 12 equipos sus características de interfaz de red

• Dirección IP

• Máscara de Subred

• Puerta de enlace predeterminada

• Servidor DNS preferido y alternativo
